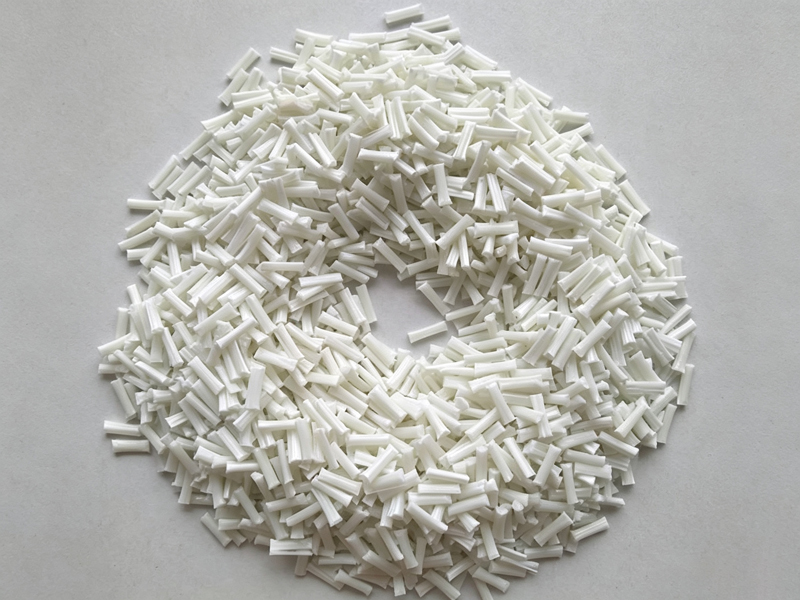

LGF（长玻纤增强材料，Long Glass Fiber Reinforced Thermoplastic）是近年来在汽车、机械和航空航天领域备受关注的高性能复合材料。它的核心性能可以概括为一句话：在保持热塑性塑料易加工性的同时，赋予了材料接近甚至媲美金属的刚性和抗冲击韧性。
与常规的短玻纤增强材料（SGF，纤维长度通常在0.2-0.4mm）相比，LGF的玻纤长度通常保持在3mm-25mm之间。这一微观结构上的长度差异，直接决定了其宏观性能的四大核心优势：
1. 极高的刚性与抗蠕变性（尺寸稳定性）
核心表现：LGF的模量（抗变形能力）极高。在相同玻纤含量（如30%）下，LGF的弯曲模量比短玻纤材料高出30%-50%。
工程意义：这意味着在长期受力或高温环境下，LGF制品极难发生“蠕变”变形。例如，在汽车发动机舱内的风扇支架或前端框架上，即使长期承受震动和80℃以上的高温，LGF依然能保持精确的安装尺寸，不会因材料软化导致零件位移或功能失效。
2. 卓越的抗冲击性与断裂韧性（抗破坏能力）
核心表现：这是LGF区别于短玻纤显著的特征。当材料受到冲击时，LGF内部的长纤维网络像一个“三维钢筋骨架”，能够有效传递和分散应力。其缺口冲击强度通常是短玻纤材料的2-4倍。
工程意义：短玻纤材料在受到剧烈撞击时容易发生“脆断”（齐刷刷断裂），而LGF在断裂时表现为“韧性撕裂”——纤维会被从树脂基体中拔出，拔出过程会吸收大量能量。这一特性使其成为制造汽车仪表板骨架、车门模块底板等“安全件”的理想选择，在碰撞时能保证零件碎裂但不飞溅，从而保护驾乘人员。
3. 各向异性的优化（收缩率更均匀）
核心表现：注塑成型时，短玻纤在流动方向（MD）和垂直方向（TD）的收缩率差异极大（通常相差0.4%-0.6%），极易导致制品翘曲。而LGF因其纤维骨架在模腔内能形成更复杂的缠结网络，使得横向和纵向的收缩率差异大幅缩小至0.1%-0.2%。
工程意义：这一特性让LGF非常适合制造大型薄壁结构件（如SUV的尾门内板）。即使制品结构复杂、壁厚不均，LGF也能保持非常的平直度，极大降低了后续的矫形废品率。
4. 出色的耐疲劳与耐热老化性能
核心表现：LGF内部的长纤维与树脂基体的结合界面更长、更牢固。在120℃-150℃的高温老化测试（通常1000小时）后，LGF的强度保持率远高于短玻纤。同时，其热变形温度（HDT）通常能提升至240℃以上（短玻纤约210℃）。
工程意义：这意味着LGF制品能够在“引擎盖下”这种高温油污环境中长期服役，不会因热氧老化而迅速变脆，使用寿命显著延长。
选型警示（LGF的核心短板）
虽然LGF性能优越，但并非全能。在选型时必须权衡以下两点：
流动性极差：由于纤维长且缠结，LGF的熔融指数（MFI）很低。这意味着注塑压力需提高30%-50%，且不适合制造极薄壁（<1mm）或结构极其微小的精密电子零件（如连接器卡扣），否则容易出现缺胶或浮纤。
表面浮纤严重：长纤维在模具表面难以被完全覆盖，制品外观容易呈现明显的银丝状浮纤纹路，表面粗糙度较高。因此，LGF不适合用于高外观要求的免喷涂外饰件（除非后续进行喷漆或皮纹处理）。
总结：如果您的零件需要“硬而不脆、耐热抗蠕变”，且壁厚较大（>2mm），LGF是选择；如果您的零件强调“精美外观、薄壁精密”，则建议考虑短玻纤或矿物填充材料。
违禁词总数: 0
独特违禁词: 0
状态:
