LGF长玻纤增强，全称长玻璃纤维增强热塑性复合材料，是在热塑性树脂基体中保留较长玻璃纤维（通常纤维长度在数毫米到数十毫米级别）的一种改性技术。它与传统短玻纤增强的核心区别在于：纤维在制品中仍保持足够长度，从而更有效地承担载荷、传递应力。其作用可以从力学、热学、尺寸稳定、轻量化以及工艺适配几个层面来理解。
一、显著提升力学性能，尤其是刚性和强度
玻璃纤维本身模量高、强度大，当纤维长度超过临界长度时，基体传递到纤维上的应力才能让纤维充分发挥承载能力。短玻纤在注塑过程中断裂严重，制品中纤维长度往往不足一毫米，增强效率有限。LGF通过特殊工艺（如拉挤包覆、浸润纱线再切粒）保持纤维长度，注塑或模压后制品中纤维仍能维持数毫米，形成更有效的三维网络骨架。
结果是：拉伸强度、弯曲强度、弯曲模量大幅提高。以聚丙烯基体为例，短玻纤增强弯曲模量通常提升到3000至4000兆帕，而LGF可达到6000至9000兆帕甚至更高。同时，缺口冲击强度也明显改善，因为长纤维能桥接裂纹、阻止扩展，不像短纤维那样容易从基体中拔出。
二、提高热变形温度和耐热性
热塑性树脂本身耐热有限，玻纤的加入能显著提升材料的热变形温度。LGF由于纤维长、网络结构更完整，在高温下对树脂的约束更强，热变形温度通常比短玻纤版本再高出10至30摄氏度。这使得LGF部件能在发动机舱、电子电气外壳等较高温度环境中长期使用，而不必换成更昂贵的工程塑料。
三、改善尺寸稳定性和抗蠕变能力
长玻纤形成的骨架能有效抑制树脂基体在受力或温度变化下的变形。线膨胀系数明显降低，制品在冷热交替环境中尺寸更稳定。抗蠕变性也大幅提升，长期承载时变形量小，适合做结构支撑件。对于精密装配的部件，这一点尤为关键。
四、实现轻量化替代金属
LGF的比强度、比刚度远高于未增强塑料，接近甚至在某些场景下可替代部分金属。汽车、无人机、电动工具等领域用LGF部件替代钢或铝，可以在保证结构性能的前提下减重30%至50%。同时它保留了热塑性材料可回收、可快速成型的优势，比热固性复合材料更易批量生产。
五、提升抗疲劳和耐冲击性能
长纤维在基体中形成的缠结网络，能有效分散冲击能量。相比短玻纤，LGF制品的冲击破坏模式更偏向韧性断裂，而不是脆性碎裂。在反复承载的疲劳工况下，长纤维不易从基体中滑脱，裂纹扩展路径更曲折，疲劳寿命更长。这使得它适合做汽车前端模块、座椅骨架、泵壳等承受动态载荷的零件。
六、改善表面与工艺适配性

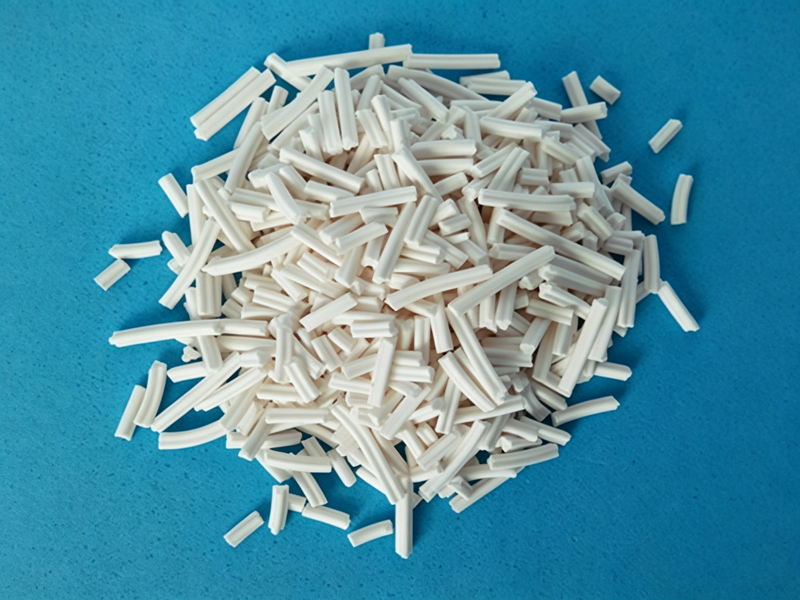

LGF通常以长粒料形式供应，注塑时对螺杆、模具磨损比短玻纤更大，但通过优化螺杆设计和浇口位置，可以控制纤维断裂程度，让制品不同部位获得不同性能。模压成型则能更好地保留纤维长度，适合形状相对简单、性能要求高的部件。表面方面，LGF制品玻纤浮纤通常比短玻纤明显，但通过模具温度控制和表面处理可以改善。
七、与短玻纤、碳纤的对比定位
短玻纤增强成本低、流动性好、表面好，适合一般结构件；碳纤增强性能高但价格昂贵、导电、耐冲击差；LGF处在中间位置——性能接近碳纤的相当一部分，成本远低于碳纤，且保留了绝缘性和可回收性。所以在汽车轻量化、家电结构件、工业设备等领域，LGF是性价比很高的选择。
八、总结
LGF长玻纤增强的作用，核心在于用足够长的纤维在树脂中构建有效的承载网络，从而在强度、刚性、耐热、抗蠕变、抗疲劳、尺寸稳定等方面全面超越短玻纤增强，同时以可接受的成本实现轻量化替代金属。它不是简单地把玻纤加长，而是通过材料体系、界面处理和成型工艺的配合，让纤维长度优势真正转化为制品性能。选材时要关注纤维保留长度、基体树脂匹配、界面偶联效果以及成型方式，这些决定了LGF能发挥出多少潜力。
